Диаметр корпуса, мм

40, 50, 63, 100, 150, 160* * - под заказ

Класс точности

Ø40, 50, 632,5 Ø100, 150, 160 1,5

Диапазон показаний давлений, МПа

ТМ Ø40, 50 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø630…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 Ø100, 150, 1600…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** ТВØ40, 63, 100, 150, 160 −0,1…0 ТМВØ40, 63 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 Ø100, 150, 160−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ** — только для радиальных

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 Измеряемая среда: −50…+150

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное — все Ø Осевое — Ø40, 50, 63, 100Эксцентрическое — Ø150, 160

Резьба присоединения***

Ø40 G⅛ / M10×1 Ø50, 63G¼ / M12×1,5Ø100, 150, 160G½ / M20×1,5 *** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008ГОСТ 2405–88 Таблица перевода единиц измерения давления

Цена

1377Р.

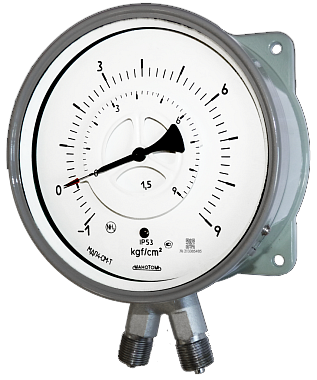

МДП4-СМ-Т

Напишите все характеристики необходимого вам оборудования
