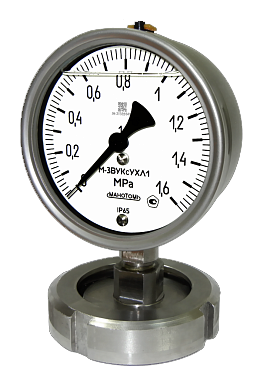

М-3ВУКс с мембранным разделителем РМ-ГМ (молочной гайкой)
Технические характеристики
Диаметр корпуса, мм
40, 50, 63, 100, 150, 160* * - под заказ
Класс точности
Ø40, 50, 632,5
Ø100, 150, 160
1,5
Диапазон показаний давлений, МПа
ТМ
Ø40, 50
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 /
1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 /
25 / 40
Ø630…0,1 / 0,16 / 0,25 / 0,4 / 0,6 /
1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 /
25 / 40 / 60 Ø100, 150, 1600…0,06** / 0,1 / 0,16 / 0,25 /
0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 /
10 / 16 / 25 / 40 / 60 / 100**
ТВØ40, 63, 100, 150, 160
−0,1…0
ТМВØ40, 63
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Ø100, 150, 160−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
** — только для радиальных
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 Измеряемая среда: −50…+150
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное — все Ø Осевое — Ø40, 50, 63, 100Эксцентрическое — Ø150, 160
Резьба присоединения***
Ø40
G⅛ / M10×1
Ø50, 63G¼ / M12×1,5Ø100, 150, 160G½ / M20×1,5
*** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008ГОСТ 2405–88
Таблица перевода единиц измерения давления
Цена
500Р.
